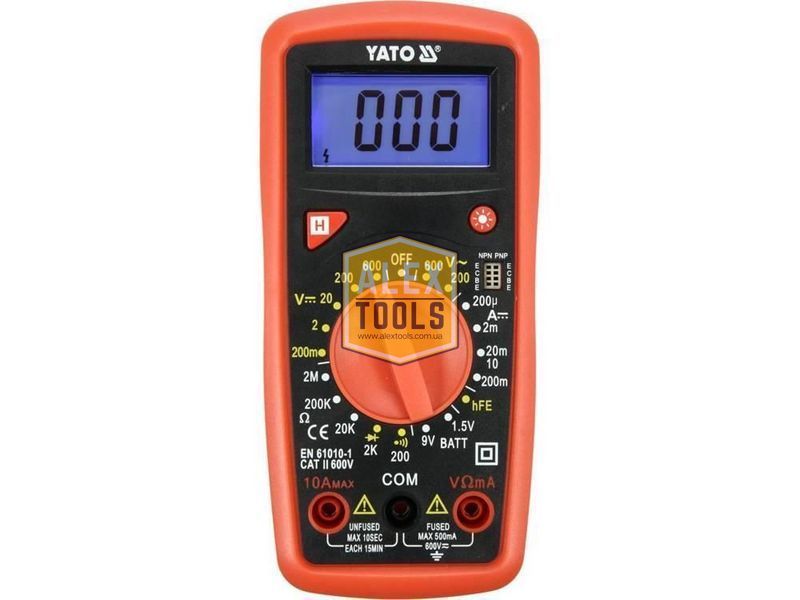

Універсальний лічильник YT-73081 з ручним діапазоном для кожного виміру дозволяє виконувати базові та розширені електричні виміри. Додатковою і корисною опцією є тест батареї 1,5В і 9В, за допомогою якого ми можемо перевірити напругу батареї, що тестується під навантаженням, це допоможе оцінити її стан і виключити або підтвердити необхідність заміни.
Основні виміри
- Вимірювання змінної напруги: 0-600 В змінного струму.
- Вимірювання напруги постійного струму: 0-600 В постійного струму.
- Вимір постійного струму: постійний струм 0-10 А.
- Вимір опору: 0-2 МОм.
- Тестовий діод: I F 1 мА, U R 2,4 В.
- Перевірка безперервності: 0-100 Ом.
Додаткові виміри
- Тест транзистора hFe: 0-1000, вбудований тестовий роз'єм.
- Тест батареї 1,5 з опіром навантаження близько 3 кОм.
- Тест батареї 9 з опіром навантаження близько 900 Ом.
Точність виміру
Приклад визначення точності виміру напруги змінного струму. Розрахунки для результату виміру: 235 В
- Точність вимірювання вимірювача YT-73081 для цього діапазону становить: ±(2% + 10), роздільна здатність 1В.
- Формула розрахунку помилки вимірювання: (результат вимірювання x 2%) + 10 x роздільна здатність.
- Розрахунок: (235 х 2%) + 10 х 1 = 4,7 + 10 = 14,7 В.
Результат з урахуванням похибки виміру для показання 235В = 235±14,7В*
- Результат з урахуванням похибки виміру для індикації виміру постійної напруги: 12В = 12±0,146В.
Таблицю з роздільною здатністю та точністю для цього вимірювання можна знайти в інструкції з експлуатації.
* Вимірник YT-73081 не має функції вимірювання істинного середньоквадратичного значення, тому наведений вище результат є реальним значенням змінної напруги, що діє, тільки для правильної синусоїди.
Вбудовані фукції
- Тест батареї 1,5 і 9 В - вимірювач споживає невелику кількість струму від батареї під час тесту, завдяки чому ми отримуємо 100% інформації, необхідної для оцінки того, чи зможе джерело живлення живити наш пристрій. Для повної інформації варто спочатку виміряти постійну напругу, а потім порівняти результат зі значенням тесту батареї. Надто велике падіння або низька напруга – чіткий сигнал про необхідність заміни джерела живлення.
- DATA HOLD [H] – збереження поточного виміряного значення на дисплеї.
Додаткова інформація
- РК-дисплей, максимальний бал, що відображається: 1999.
- Підсвічування екрану.
- Звуковий сигнал під час перевірки цілісності ланцюга на опір нижче 30 Ом
- Вимірювальні зонди у комплекті.
- Конструкція із захистом від навантаження для вимірювання слабкого струму, без запобіжника для вимірювання струму до 10 А.
- Корпус із АБС пластику + т.зв. чохол, тобто. гумовий кожух, що захищає лічильник від механічних пошкоджень.
- Індикатор низького заряду батареї.
- Живлення: дві батареї 1,5В (ААА).
